三級滑觸線和四極滑觸線是多極滑觸線的常見類型，以下是它們的詳細介紹：

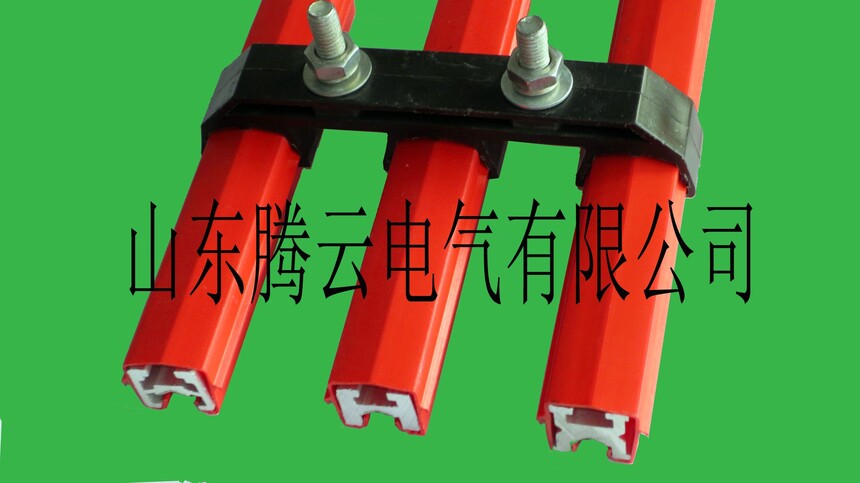

三級滑觸線

結構組成：三級滑觸線由三根導軌組成，通常采用高強度、高絕緣性能的工程塑料導管作為外殼，內部嵌入三根銅排作為輸電母線·

電流容量：根據導軌截面積的不同，其電流容量也有所差異，常見的截面積有10mm²、16mm²、25mm²、35mm²等。

應用場景：廣泛應用于三相供電系統，如電動葫蘆、電動梁式和橋式起重機、自動化生產線等。·

優點：

安全性高：外殼絕緣性能好，防護等級可達IP23級，能有效防止人員觸電。

可靠性強：導電性能好，散熱快，線路損失小。

經濟性好：結構簡單，電阻率低，可節電10%左右。

安裝方便：組裝簡便，固定支架、連接夾等均為通用件。

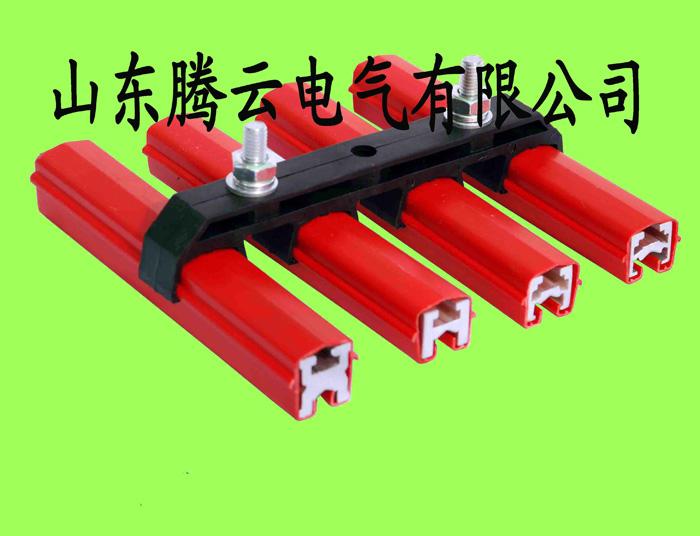

四極滑觸線·

結構組成：四極滑觸線由四根導軌組成，結構與三級滑觸線類似，但在三相供電的基礎上增加了一根地線。

電流容量：四極滑觸線的導軌截面積有10mm²、16mm²、25mm²、35mm²等，電流容量相對較大。

應用場景：適用于需要接地保護的三相供電系統，如大型起重機、自動化生產線等。

優點：

安全性高：與三級滑觸線相同，外殼絕緣性能好，防護等級高。

可靠性強：導電性能好，散熱快，線路損失小。

經濟性好：結構簡單，電阻率低，可節電。

安裝方便：組裝簡便，固定支架、連接夾等均為通用件。

共同特點

材質：導軌通常采用銅排，外殼采用工程塑料或鋁合金。

安裝方式：可通過吊掛器、固定器等附件安裝在軌道旁或天花板上。

維護方便：結構簡單，便于裝拆、調整和維修。

適用建議

三級滑觸線適用于普通的三相供電系統，能滿足大多數工業設備的需求。

四極滑觸線適用于對安全性要求較高的場合，如需要接地保護的設備。

·三極滑觸線和四極滑觸線是目前常用的兩種類型，現在把零線和地線單獨分開，現在三相五線制也逐漸普及，山東騰云電氣有限公司是一家專業滑觸線廠家，公司生產各種樣式的滑觸線產品，歡迎來電咨詢
