4極滑觸線，6極滑觸線和7極滑觸線是滑觸線系統中的常見類型，由于工業用電都是380V電壓，常用的是三相三線制，三相四線制，三相五線制，以下是它們的詳細介紹：

基本結構

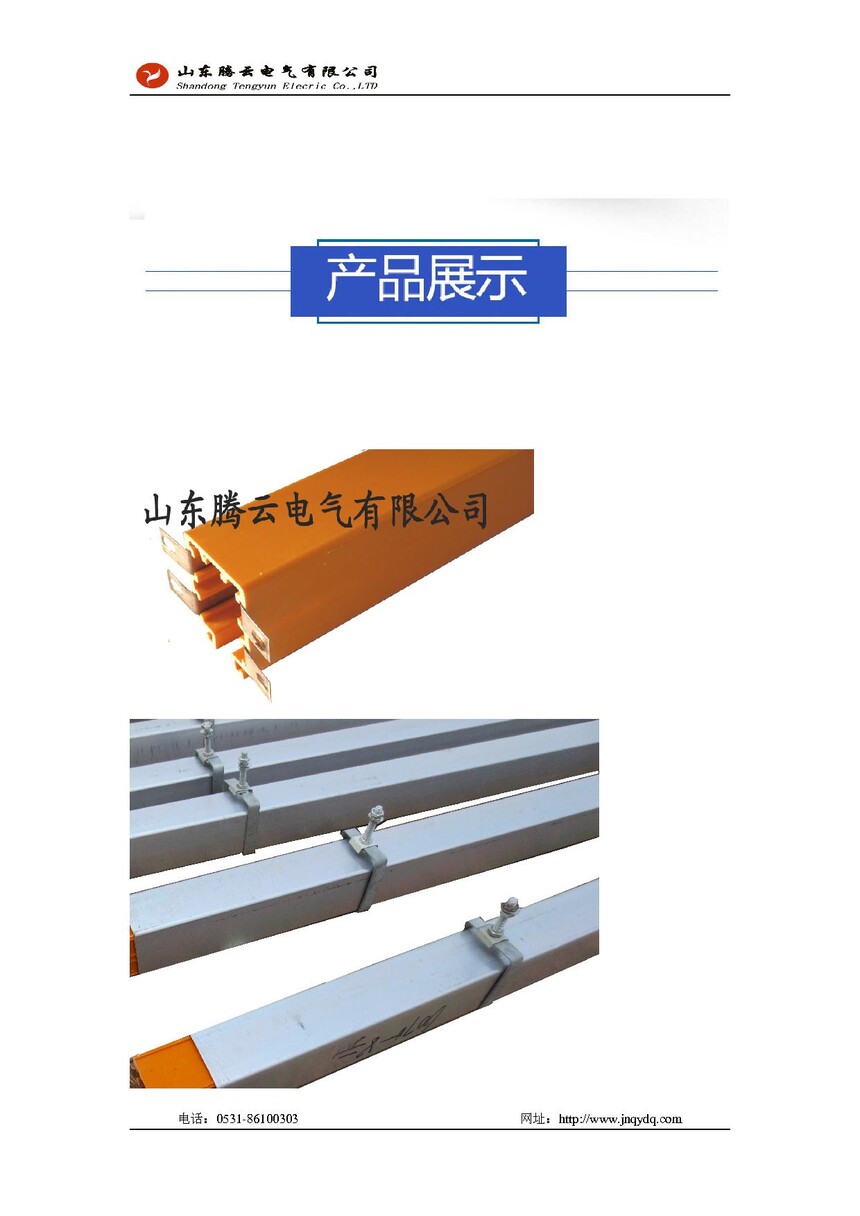

導管：是滑觸線的主體部分，內部嵌設有多根導軌作為供電導線，各導軌間相互絕緣，并與外殼絕緣。4極滑觸線導管內有4根導軌，6極滑觸線的導管內有6根導軌，7極滑觸線則有7根導軌。

集電器：在導管內運行，由安置在用電機構上的撥叉或牽引鏈條等帶動，與用電機構同步運行，將電能傳輸?shù)诫妱訖C或其他控制元件。導電器電刷的極數與導管中導軌數相應。

其他組件：包括固定支架、連接夾、懸吊裝置等，均以通用件供應。

工作原理

4極滑觸線，6極滑觸線和7極滑觸線的工作原理相同。導管內的導軌作為供電導線，導電器在導管內運行，通過電刷與導軌接觸，將電能傳輸?shù)接秒娫O備。

特點

安全性高：外殼由高絕緣性能的工程塑料制成，防護等級可達IP23級，能防護雨、雪、霜和冰凍襲擊以及異物觸及。

可靠性強：輸電導軌導電性能好，散熱快，許用電流密度高，阻抗值低，線路損失小。電刷由高導電性能、高耐磨性能的金屬銅、碳合金材料制成。

經濟性好：裝置結構簡單，電流密度高，電阻率低、電壓損耗低，可節電10%左右。實現以銅代鋼，節省安裝材料和經費。

安裝維護方便：多極母線集合于一根導管之中，組裝簡便。固定支架、連接夾、懸吊裝置等通用件供應，裝拆、調整、維修亦十分方便。

適用場景

適用于電動葫蘆、電動梁式和橋式起重機、堆垛機、機電產品的自動檢測線、自動化生產線、移動式電動工具和其他移動導電設備。

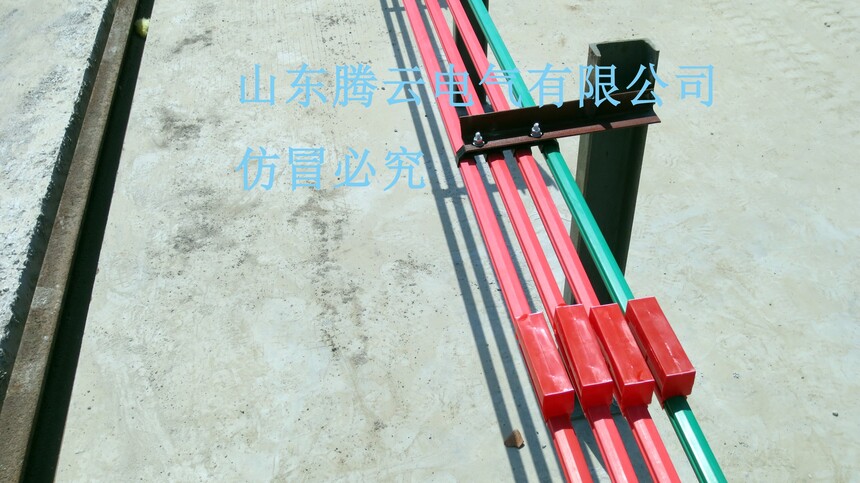

除了上述適用場景外，對于可用于對供電要求更高的設備，如大型起重機得需要使用QYH型單極安全滑觸線產品。

性能指標

輸電導軌：符合GB3952-3957-83《電線電纜導體》標準要求，電阻率ρ≤0.017Ωmm/m。

電刷：電阻系數0.1~0.35，摩擦系數0.2，接觸壓降0.3~0.7V，運行2000KM磨損量＜0.7mm。

集電器：主體材料為粉末冶金（銅和石墨），環境溫度-40℃~+105℃，運行速度U≤120m/min。

·以上是滑觸線常用的幾種組合方式，另外滑觸線可以根據客戶需要可以任意組合成2極滑觸線，3極滑觸線，4極滑觸線，5極滑觸線，7極滑觸線，10極滑觸線，12極滑觸線，16極滑觸線。

山東騰云電氣有限公司做為濟南一家專業滑觸線廠家，公司具有多年滑觸線加工，制造經驗，質量好，價格合理，歡迎來電咨詢。
